4J42K(属于军工及先进半导体特种技术规范的精密铁镍定膨胀合金,是标准级 4J42 经微合金化控晶提纯后的高端升级牌号,标称化学成分为 Fe-Ni42K 或 Alloy 42K)是一种具有超细晶粒组织、极高抗折弯疲劳强度与优异尺寸定膨胀系数的芯片级引线框架合金。在现代高密度集成电路(如 QFP, LQFP, TSOP 封装)超细节距引线框架、大功率半导体瞬态高热循环管脚、航空级机载传感器封装引脚以及各类要求在大温差(-60 至 300 摄氏度)下既能保持与单晶硅高气密匹配,又必须在极细管脚下承受高频交变振动与高次数折弯不断裂的核心电真空和微电子构件领域,4J42K 被工程界公认为实现超细晶粒阻抗、卓越折弯疲劳寿命与稳定定膨胀系数结合的高端功能型合金方案。
该合金的核心冶金与晶体学物理基础,在于通过引入微量晶粒细化元素(如铌 Nb、锆 Zr 或微量钒 V、硼 B 等,进行精密配比)从而根本性地解决了普通铁镍42合金(4J42)在高密度微电子封装中的一大痛点——晶粒粗化与折弯脆断:普通 4J42 在经历高温玻璃封接或芯片共晶钎焊(通常在 800 – 1000 摄氏度)后,其内部晶粒极易发生急剧长大,导致细窄的管脚(通常厚度小于 0.15mm)仅剩数个粗大晶粒横跨晶界。在随后的成型折弯、装配或长期震动中,管脚极易发生顺晶界脆性断裂。4J42K 通过形成极微细且分布均匀的弥散金属间化合物阻碍晶界滑移,在经历高温烧结后其晶粒度依然能保持在 8 级以上(细晶状态),利用 Hall-Petch 细晶强化效应,将管脚的抗折弯次数提升了 2 – 3 倍,且不损失其固有的低热膨胀系数值。作为无锡极镍金属的高性能精密功能合金特色牌号,我们为您整理了关于 4J42K 的详细选材参数。
一、 4J42K 中外牌号对照与核心执行标准
在制造航空级高可靠芯片引线框架、深空通信大功率功放引脚、特种压力传感器电极或者进行精密电真空开关、军工电子器件外壳材料配套时,认准对应牌号与执行规范是保障工程安全的前提:
| 国家与牌号 | 常用执行标准 | 对应类似国外研发代号 |
| 中国国标:4J42K (Ni42K / 控晶铁镍42) | GB/T 15015(精密铁镍定膨胀合金) | Alloy 42K / Nilo 42-K / Grain-Controlled 42 |
| 中国航空特种规范 | YB/T 5235(控晶及高疲劳引线框架技术条件) | UNS K94100 (Fine Grain Grade) |
| 对应类似国外研发代号 | ASTM F30 (相近超细晶铁镍定膨胀系列) | 42Н-ВИ-К (俄罗斯真空重熔控晶牌号) |
如果您需要查阅更多其它耐蚀合金(如 2.4633(合金602CA))或者其高强级压力容器材料(如 12Cr2Mo1R加氢反应器钢板)的对比参数,欢迎直接点击进入我们的 [产品分类页] 进行在线比对。
二、 4J42K 的物理性能、力学性能与热处理边界
作为一款专为超高频交变振动、高折弯频次和高平整度电子框架设计的精密合金,工程师必须清晰掌握其物理性能边界:
- 线膨胀系数 (20 至 300 摄氏度):线膨胀系数稳定在 (5.0 – 6.0) x 10^-6 / ℃ 范围内,与单晶硅、氧化铝陶瓷封装的热胀冷缩收缩率完美重合。
- 晶粒度级别 (经历 900℃ 热循环后):依然能够保持在 8 级或更细,显微组织极度均匀,无粗大魏氏组织。
- 密度:约 8.12 g/cm³,基体紧密无微观疏松,在高速连续冲床剪切中表现出优异的受力均一性。
- 抗拉强度 (Rm):退火固溶状态下,抗拉强度大于等于 520 MPa(比标准 4J42 提升约 10%),强度冗余度大。
- 屈服强度 (Rp0.2):退火态下大于等于 280 MPa,冷剪切与自动走心机连续加工性能卓越。
- 热处理与氧化脱碳规范:
去应力退火:零件在精密机械冷加工、高速冲裁引线脚或冷拉加工后,需在 750 – 800 摄氏度进行真空退火,消除成形微观应力,防断裂。
脱碳清洗:封接前,工件须在湿氢气炉中、于 880 – 950 摄氏度加热 15 – 30 分钟。湿氢脱碳处理能彻底还原表层碳组分以防玻封起泡,同时有助于稳定其细晶表面。
三、 4J42K 化学成分及各元素核心作用
4J42K 控晶因瓦级合金能够在大载荷高频折弯状态下维持不裂的晶界强度,完全取决于其微量控晶元素的冶炼:
| 元素与符号 | 含量范围 (%) | 核心作用与机理 |
| 镍 (Ni) | 41.00 – 42.50 | 膨胀性质的基础控制元素。与铁配合微调晶格磁致收缩性能,使磁膨胀在大温差内最大化发挥温度自补偿。 |
| 铁 (Fe) | 余量 | 合金的主要骨架,参与自发体积磁致伸缩现象发生。 |
| 控晶元素 (Nb/Zr/V) | 0.05 – 0.20 | 核心细晶组分。形成弥散的高温稳定纳米级碳氮化合物粒子,钉扎在基体奥氏体晶界处,阻碍高温玻封或钎焊(达1000℃)时的晶粒异常长大。 |
| 碳 (C) | 小于等于 0.03 | 有害杂质(严格控制)。将碳降至 0.03% 以下能防止在晶界富集大尺寸粗硬碳化钛以损伤引线脚弯曲疲劳寿命。 |
| 硅 (Si) | 小于等于 0.30 | 辅助去氧脱气,需严控其含量以避免在加工切削表面形成细微硬斑破坏高光洁表面。 |
| 锰 (Mn) | 小于等于 0.80 | 辅助脱氧和硫,消除合金在热锻、冷轧中的脆性裂纹风险,提升表面精度。 |
| 磷 (P) / 硫 (S) | S小于等于0.015 / P小于等于0.015 | 极致杂质限制。超高纯净度控制,防止低熔点化合物在晶界富集,保障管脚在成型折弯时不发生沿晶断裂。 |
四、 4J42K 的工程选材优势与对比
在高密度集成电路引线框架、深空天线敏感元件、大电流真空继电器接头等最高精度场景的选材中,4J42K 相比于常规 4J42 具有以下显著的工程优势:
- 极佳的抗折弯与抗震疲劳性能:普通 4J42 在经历 900 摄氏度烧结后由于晶粒粗化,其管脚成型折弯 2 – 3 次便可能发生脆裂。4J42K 凭借其晶粒细化机理,管脚经受高次数往复弯折而不产生裂纹,显著提高了产品的装配良率及抗长期震动能力。
- 精确各向同性定膨胀:4J42K 具有极高的显微洁净度。无锡极镍金属通过多重真空精炼将大颗粒夹杂物彻底滤除,材料沿不同轧制方向和截面的膨胀系数偏差基本消除。这极大地保证了多轴半导体系统不因侧向温差产生偏斜。
- 高品质超光滑切削表面:极低的非金属夹杂物与超细晶粒,使 4J42K 具有出色的磨削及冲剪成型性能。由于材料硬度和韧度配合好,在高速连续冲床剪切中不易粘模拉毛,切口平整无毛刺。
- 纳米级尺寸长期稳定性:经过无锡极镍金属精细化的退火和控晶处理后,4J42K 彻底消除了内部冷轧或剪切所致的应力积累,经检测其在长期静态服役中由于自然时效导致的尺寸漂移小。
五、 4J42K 定膨胀合金高频技术问答 (FAQ)
针对采购商与技术工程师在选材、加工和热处理过程中经常遇到的实际问题,我们整理了以下解答:
【问】什么是 4J42K 的“细晶控制”?它怎么保障超细引脚框架的机械可靠性?
【答】高密度集成电路引线框架厚度极薄(通常在 0.1mm – 0.2mm),宽度也很窄。如果采用普通 4J42,在经历高温电真空钎焊或烧结时,材料晶粒会迅速长大到 0.05mm 甚至更大。这样在引线管脚的横截面上,可能仅有 1 – 2 个晶粒。此时材料退化为单晶类似性能,极易沿弱化的晶界产生微裂纹,稍微折弯或震动便会发生断裂失效。而 4J42K 通过添加铌、锆等晶粒阻碍元素,即使在经历高温后仍将晶粒稳定在 8 级或更细,确保管脚横截面有高密度的晶粒相互错位锁死,极大提升了抗折弯疲劳和机械强度。
【问】4J42K 既然硬度和抗拉强度比 4J42 略高,在自动冲床上对模具寿命有影响吗?
【答】4J42K 凭借细晶强化效应,抗拉强度(Rm ≥ 520 MPa)和硬度比普通 4J42 略有提升,但在实际的高速精密冲剪中,由于其组织极度致密、夹杂物极少、韧性好,材料被切削时的粘附力和硬点磨损率反而更低。这能使冲裁面毛刺少、不粘模具,实际上更有利于保护高精密高速冲裁模具,延长修模周期。
【问】在 4J42K 的脱碳和退火热处理中,如何防止晶粒发生不希望的长大?
【答】虽然 4J42K 中添加了晶界钉扎元素,但如果热处理参数失控(例如温度过高),仍会有粗化危险。4J42K 推荐的退火及湿氢脱碳处理温度一般控制在 820 – 880 摄氏度(较普通 4J42 略低),保温时间 15 – 30 分钟即可。这一温度不仅能充分释放冷轧应力、完成退火脱碳,且微量纳米粒子发挥最大晶界卡死阻力,确保晶粒不发生任何粗化。
【问】无锡极镍金属大批量供应 4J42K 现货时,如何检测并保证其高疲劳韧性?
【答】引线框架的高频疲劳断裂对晶粒粗化及钢内微小气孔是零容忍的。无锡极镍金属通过超真空感应熔炼(VIM)结合真空自耗电弧重熔(VAR),极力限制锰、硅及碳含量,使 4J42K 的低温韧性及相变稳定性处于行业优异水平。我们供应的 4J42K 现货出厂默认通过高温模拟烧结后的晶粒度显微分析和高次数往复弯折测试,并随货附带成分实测、金相分析及热膨胀系数报告的原厂材质检验证书(MTC),确保大批量连续高精密冲裁和蚀刻生产时的均一性与安全性。
六、 无锡极镍金属:优质 4J42K 现货及加工配套基地
作为高端控晶精密合金与芯片级引线框架材料的源头供应商,无锡极镍金属深知 4J42K(Alloy 42K)定膨胀合金在空间高密度光电探测、高频继电器、国防军工航空芯片外壳中的核心高保安价值。您可以查阅我们的 [产品分类页] 了解最新的现货规格。
我们的供应保障:

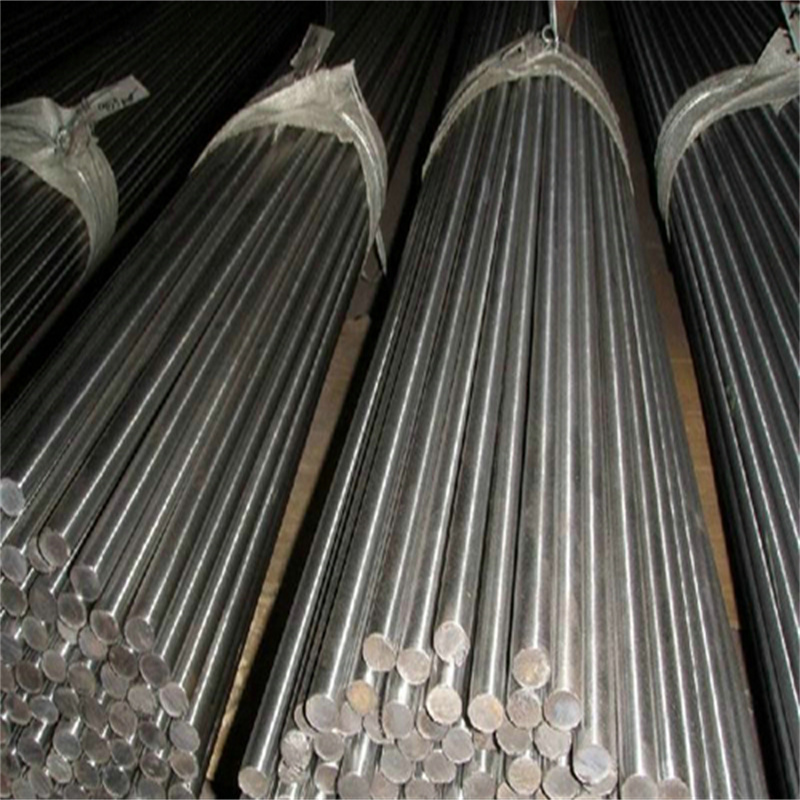

- 规格全齐:常备 4J42K 航空及半导体级高精密冷轧薄带(厚度 0.1mm – 1.5mm,表面高光洁无压痕、去形变应力退火平整状态)、精密冷拉研磨圆棒(直径 3.0mm – 120mm,公差控制佳)、高韧性拉丝丝材(直径 0.5mm – 6.0mm)。
- 质量严格管控:所有现货严格符合国标 GB/T 15015、电真空标准 YB/T 5235 等高精度精密合金及半导体真空超纯净级规范。出厂默认提供原厂材质单(MTC),包含精确的镍、铁、铌/锆微量成分百分比化学分析检测及膨胀参数报告,确保晶粒致密均匀。
- 深度加工配套:提供薄带的高精分条裁剪(分条公差佳)、圆棒的精密磨光及切断、丝线材的高光洁精密校直切断。我们可以根据您的框架模具寿命及折弯疲劳极限,提供量身定制的热处理和深冲硬度硬化建议。
如果您的高精密引线框架、大功率封装引脚插针、电真空指示管座面临芯片折弯脆断、电镀层附着不牢、烧氢后起泡偏大或在高速冲剪时毛刺严重等技术颈瓶,请致电 无锡极镍金属 销售工程师。我们用详实的工艺数据与可靠的现货保障,为您的高端制造生产线提供稳固的技术支持。
